Vojenský detektor kovů W4-P (minohledačka) originál funkční

Detailní popis produktu

Vojenský detektor kovů W4-P (minohledačka) originál funkční

Tranzistorový detektor W-4-P je vylepšená verze detektoru W-3-P. Používá se k detekci kovových protitankových min, dělostřeleckých granátů, leteckých bomb atd. Umístěných ve větších hloubkách pod zemí nebo sněhovým povrchem v teplotním rozsahu od -40 do +50 ° C. Lze jej také použít k detekci malých kovových předmětů o velikosti náboje z pistole atd.. Detektor není zcela vodotěsný,(pro ponoření pod vodu,není hermeticky uzavřen). Pouze rám detektoru je plně vodotěsný, a může pracovat i pod vodou.Akumulátor pro napájení si můžete vyrobit jednoduše sami z rozebrané „ploché“ 4,5V baterie, umístěním tří článků za sebe a omotáním izolační pásky. Při pokojové teplotě bude taková baterie poskytovat nejméně 200 hodin nepřetržitého používání. Lze použít i tři tužkové baterie AA 1,5V které vložíte do plastové redukce která je součástí balení.

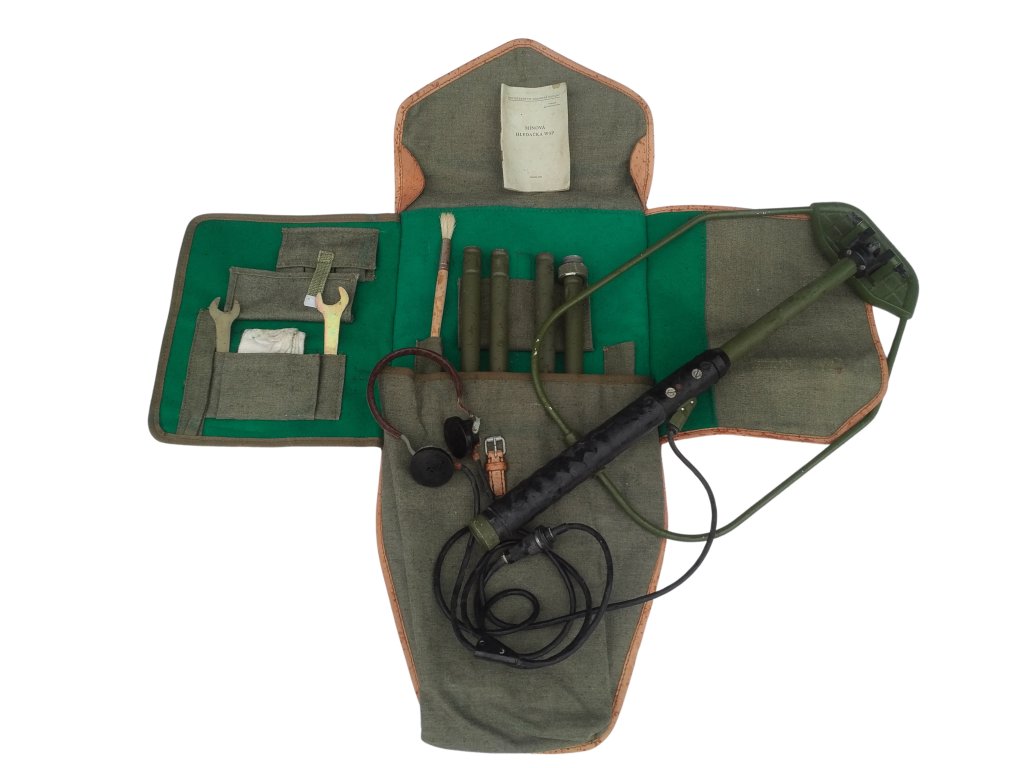

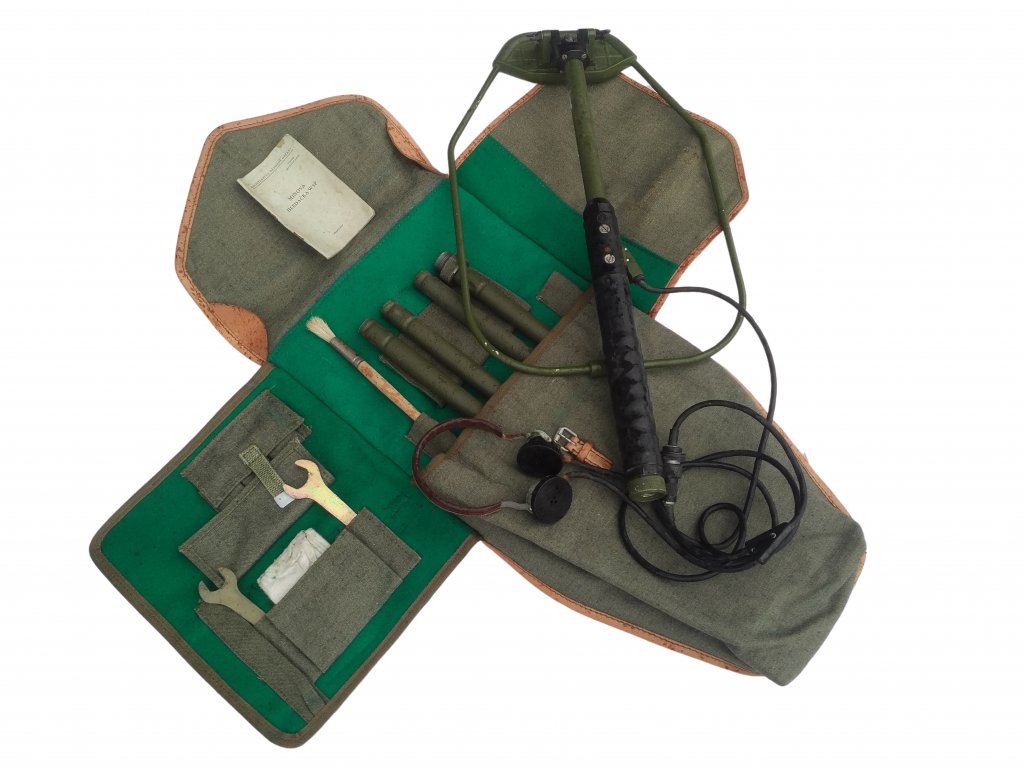

Sada obsahuje:

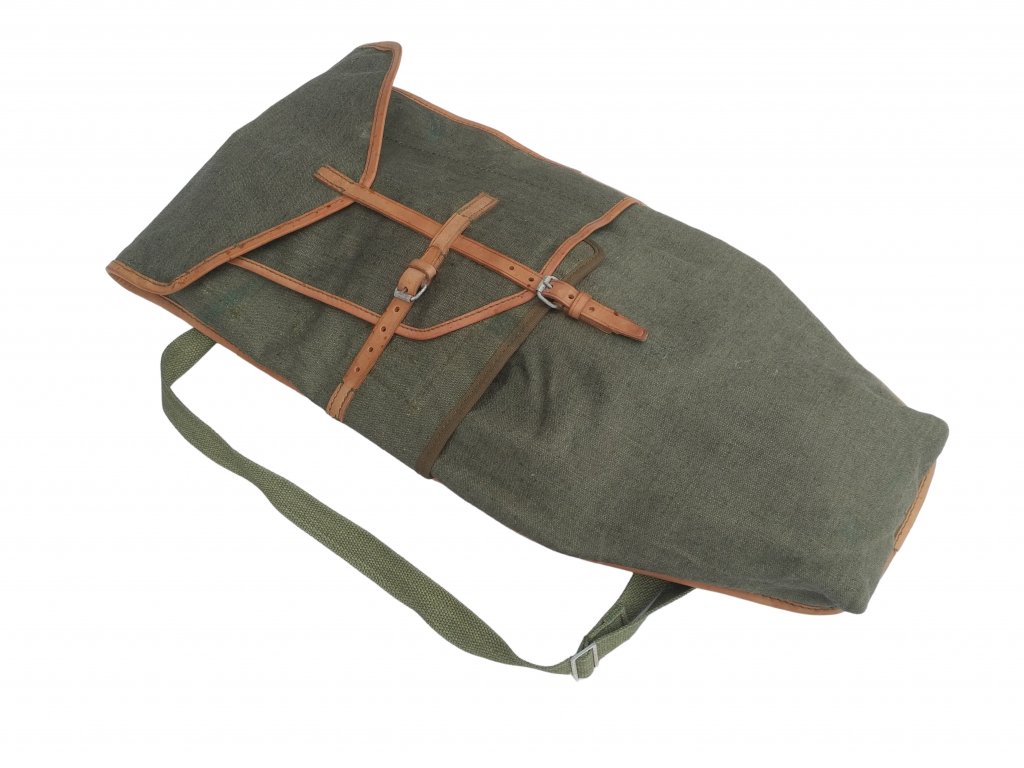

• plátěný přepravní obal
• detektor, který se skládá z rámu detektoru, kloubu, hlavní tyče s ladícím knoflíkem, profilované rukojeti, která je zároveň pouzdrem baterie
• náhlavní soupravy TA-4 (sluchátka)
• prodlužovací tyče
• rozměr balení: cca 75 x 38 x 10 cm

Hmotnost: cca 5,1kg

Generátor rámu pracuje na frekvenci asi 300 kHz (tranzistor T1), součástí jeho rezonančního obvodu je vinutí umístěné v rámu. Když se rám přiblíží ke kovovým předmětům, změní se indukčnost cívky umístěné v rámu, a tím i frekvence. Po zdvojnásobení této frekvence je signál přiváděn do detektoru / směšovače (tranzistor T3), do kterého je současně přiváděn signál z pomocného generátoru 600 kHz na tranzistoru T2. Je možné změnit frekvenci tohoto generátoru v malém rozsahu otáčením knoflíku na rukojeti, mechanicky spojeného s jádrem cívky rezonančního obvodu pomocného generátoru. Na výstupu detektoru / směšovače dostáváme nízkofrekvenční signál,kde je rozdíl mezi oběma frekvencemi, který je poté zesílen v jednostupňovém zesilovači na tranzistoru T4 a poté přiváděn do sluchátek. Přestože se detektor snadno používá, musíte si s jeho „kalibrací“ trochu pohrát. To by mělo být provedeno poté, co detektor dosáhne teploty okolí. V opačném případě (například když vyjmeme detektor z vyhřátého interiéru vozu na mráz mimo vozidlo), budeme muset několik minut „ladit“ knoflíkem na rukojeti, abychom dosáhli konstantní výšky tónu ve sluchátkách. Měli byste také dodržovat vzdálenost nejméně 20 m od ostatních detektorů a 50 m od elektrických zařízení generujících elektromagnetické rušení. Nejvyšší citlivosti detekce je dosaženo nastavením tónu ve sluchátkách na 100 - 200 Hz. U takových frekvencí lidské ucho detekuje mírné změny tónu, řádově jednoho Hz.

Detektory používaly bývalé vojska Varšavské smlouvy různých zemí. Vhodné pro sběratele a KVH.

Detektory jsou použité,otestované.

Upozornění:

ILUSTRAČNÍ FOTO!

Vzhledem k tomu,že se jedná o použité zboží,dodávané příslušenství nemusí být kompletní dle obrázků,např.klíč,štěteček,hadřík,manuál ...

Armádní originál
